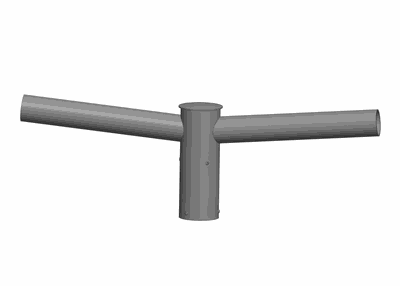

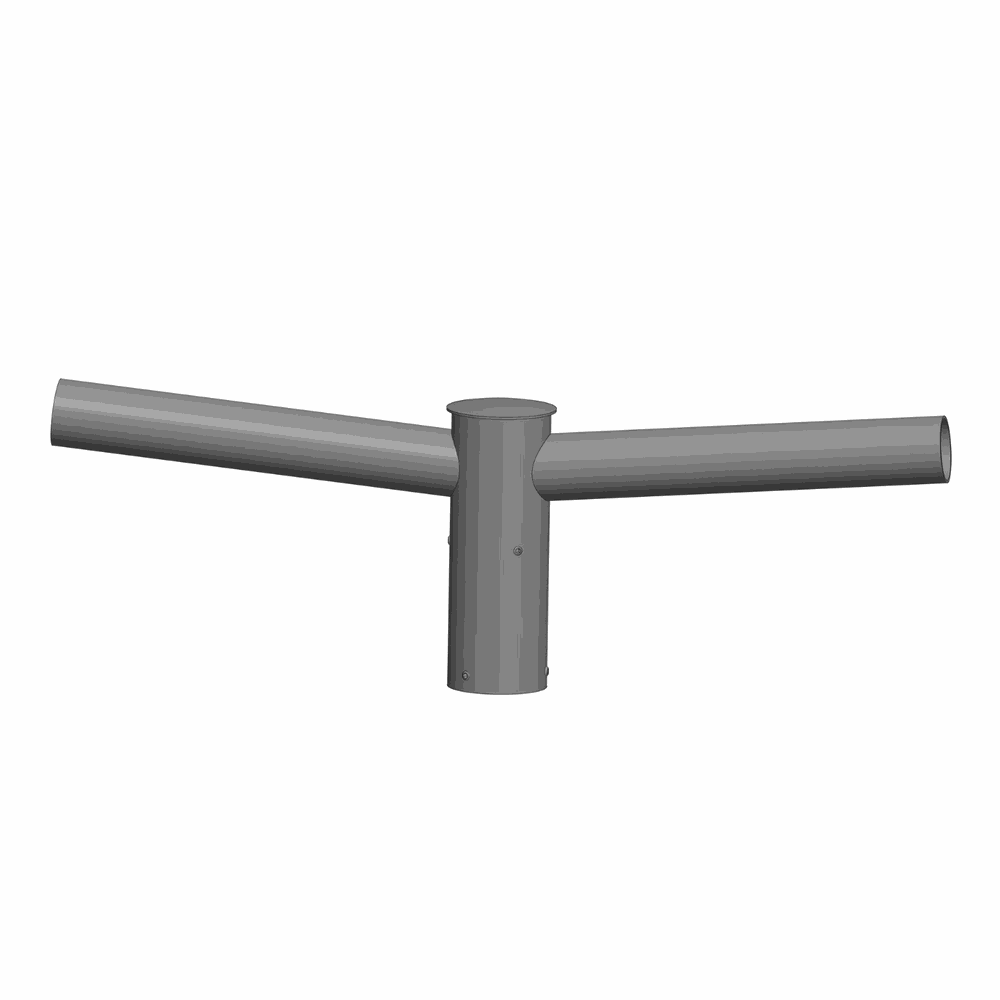

Mastaufsatzstücke und Mastaufsatzausleger 2-armig
Ausführung:
- aus hochwertigen Stahlrohren gefertigt
- Aufregung 5°
- Stellung der Auslegerarme zueinander 90°, 120° oder 180°, weitere Gradstellungen gern auf Anfrage
- geeignet für Ansatzleuchten
- Fixierung am Mastzopf mit Arretierschrauben aus rostfreiem Stahl
- Feuerverzinkt im Vollbad innen und außen, gemäß ÖNORM EN ISO 1461
- Ausführung gemäß EN 40-2, CE zertifiziert nach DIN EN 1090
- Zusätzliche Beschichtung in RAL und DB-Farben nach Wahl möglich
Gradstellung:
Bei 2-armigen Auslegern ist in der Type die Gradstellung mitanzugeben.
z.B.: AS2-60-76-90°, AS2-60-76-120°
Anwendung:
Geeignet zum Aufsetzen auf gerade Lichtmaste
Unter "Details" finden Sie alle Typen von Aufsatzstücken und Auslegern, sowie Ansatzstutzen mit weiteren technischen Details.
Aufsatzstücke
| Type | Arme | Ausleger (mm) | für Mastzopf (mm) | Gew. (kg) | Technische Zeichnungen als PDF |
|---|---|---|---|---|---|
|
AS2-60-76 AS2-60-89 |
2 2 |
60 x 400 60 x 400 |
76 89 |
5,2 5,5 |
Aufsatzausleger
| Type | Ausladung (mm) |
Arme | für Mastzopf (mm) | Ansatzstutzen | Gew. (kg) | Technische Zeichnung als PDF |
|---|---|---|---|---|---|---|
|
AS2-76-05. AS2-76-10. AS2-76-15. |
500 1000 1500 |
2 2 2 |
76 76 76 |
A, E A, E A, E |
6,7 10,6 17,2 |
Ansatzstutzen
| Type | d2 x I2 |
|---|---|
|
A E |
42 x 100 mm 60 x 100 mm |
