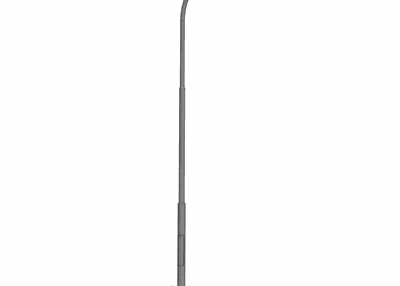

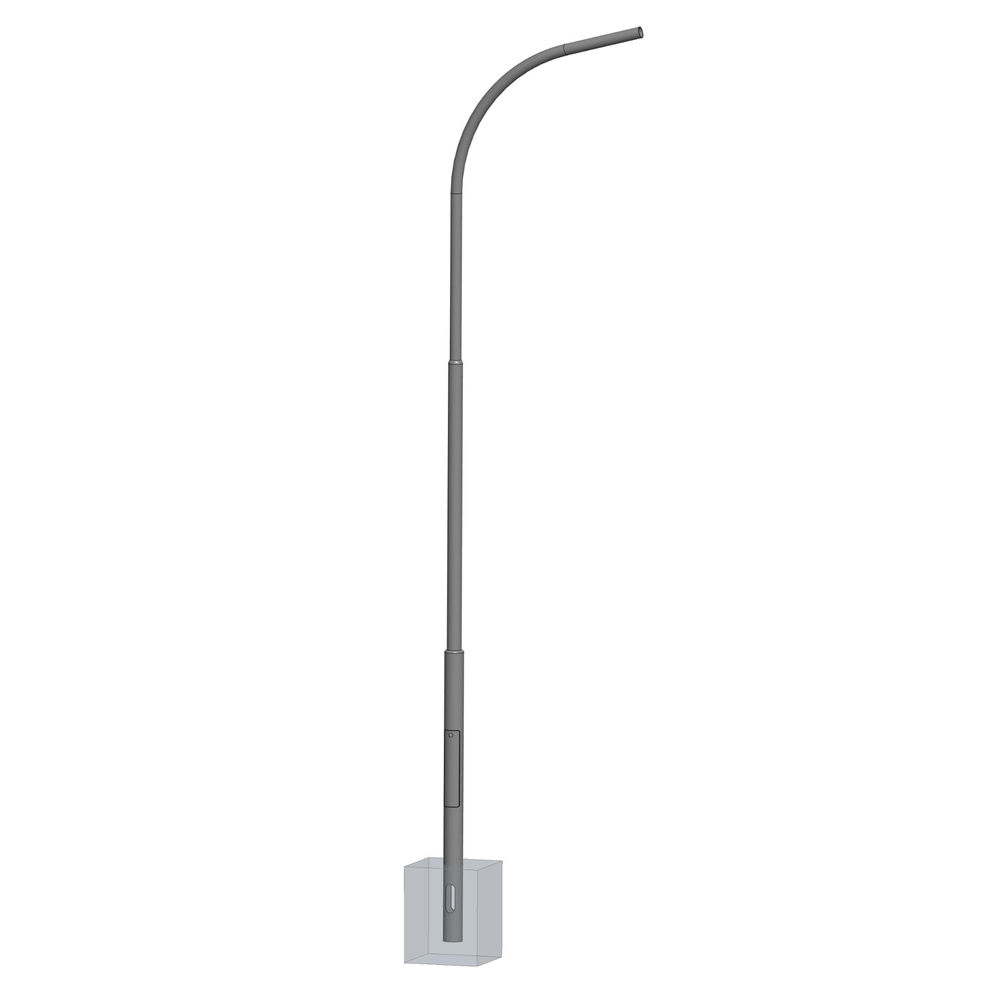

Peitschenmaste | zylindrisch abgesetzt

Dieser stabile Peitschenmast wird aus hochwertigen Stahlrohren, zylindrisch abgesetzt und mit konischen Übergängen, gefertigt und anschließend innen und außen feuerverzinkt.

Die Maste sind mit einer flächenbündigen Masttüre mit innenliegendem Gerätesteg für den Mastsicherungskasten und einem Innenerdungsanschluss ausgestattet. Die Maste werden in zwei Teilen geliefert und sind mittels patentierter Mastkupplung leicht zu verbinden.

Jeder Stahlrohrmast wird individuell für Ihren Aufstellungsort ausgelegt. Dieser Lichtmast eignet sich für nahezu alle handelsüblichen Leuchten. Auf die Auswahl des richtigen Ansatzstutzens der Leuchte ist zu achten. Jeder Peitschenmast ist durch die Feuerverzinkung witterungsbeständig und kann auf Wunsch mit RAL oder DB-Farbe beschichtet werden.

Die Fonatsch GmbH besitzt als Hersteller alle nötigen Qualitätsnachweise.



Lichtpunkthöhe:

6,0 m - 10,0 m

Ausführung:

  • aus hochwertigen Stahlrohren nach DIN 2458 und 2448/1626, zylindrisch abgesetzt mit konischen Übergängen.
  • Die Ausleger werden demontiert geliefert und sind leicht mittels patentierter Mastkupplung aufzusetzen. Ein genaues, nachträgliches Einrichten der Ausleger quer zur Straße ist dadurch möglich.
  • Masttüre flächenbündig mit innenliegendem Gerätesteg für Kabelübergangskasten
  • Türverschluss mit rostfreier Schraube M8/A2
  • Innenerdungsanschluss mit rostfreier Schraube M8/A2
  • Kabeleinführungsöffnung 2-fach, 180° versetzt, 150 x 50 mm
  • Feuerverzinkt im Vollbad, innen und außen, gemäß ÖNORM EN ISO 1461
  • Mastausführung gemäß EN 40-2, CE zertifiziert nach DIN EN 1090
  • Zusätzliche Beschichtung in RAL und DB-Farben nach Wahl möglich
  • Ausführung mit Flanschplatte und Ankerkorb auf Wunsch möglich

Anwendung:

Geeignet für die Montage aller handelsüblichen Leuchten.

Wir haben Ihnen unter "Details" alle erhältlichen Modelle, mit Typen Bezeichnung zusammengestellt:

Peitschenmast 1-armig
Peitschenmast 2-armig
Ansatzstutzen

Wir stellen Ihnen hier bald weitere Informationen zum Download zur Verfügung:

Technische Beschreibung
Ausschreibungstexte
Foto-Referenzbilder

Peitschenmaste 1-armig

Type LPH (m) E (m) D1 (mm) D2 (mm) D3 (mm) Ansatzstutzen Gew. (kg) Technische Zeichnung
mit Fundamentplan

6012C-1.

6,0

1,0

114

89

60

A, E

53

PDF

6512C-1.

6,5

1,0

114

89

60

A, E

54

PDF

7012C-1.

7,0

1,0

114

89

60

A, E

62

PDF

7512B-1.

7,5

1,0

133

102

60

A, E

65

PDF

8012A-1.

8,0

1,0

133

102

60

A, E

85

PDF

9012A-1.

9,0

1,2

133

89

60

A, E

97

PDF

1012A-1.

10,0

1,5

133

102

60

A, E

121

PDF

Peitschenmaste 2-armig

Type LPH
(m)
E
(m)
D1
(mm)
D2
(mm)
D3 (mm) Ansatzstutzen Gew. (kg) Technische Zeichnung
mit Fundamentplan

6012C-2.

6512D-2.

7012C-2.

7512B-2.

8012B-2

9012B-2.

1012A-2.

6,0

6,5

7,0

7,5

8,0

9,0

10,0

1,0

1,0

1,0

1,0

1,0

1,5

1,5

114

114

114

133

133

133

133

89

89

89

102

102

89

102

60

60

60

60

60

60

60

A, E

A, E

A, E

A, E

A, E

A, E

A, E

63

64

69

75

95

107

131

PDF

PDF

PDF

PDF

PDF

PDF

PDF

Ansatzstutzen:

Type d2 x I2

A

E

42 x 100 mm

60 x 100 mm
