stationCLASSIC

Die Buswartestation der Zukunft!

Die hochwertige Stahlkonstruktion ist verzinkt und beschichtet, die Verkleidung kann in einer wartungsfreien Holzoptik oder in anderen Farben gewählt werden. Mit einer Sitzbank in Buche geölt kommt ein Stück Natur in seiner perfekten Beschaffenheit zur Geltung - strapazierfähig und langlebig. Diese Eigenschaften vereint auch das verwendete Sicherheitsglas. stationCLASSIC ist die intelligente und multifunktionale Design-Bushaltestelle der Zukunft und jederzeit modular erweiterbar.

Unsere station BY FONATSCH wurde bereits mehrfach mit dem "kreativ in die Zukunft" Preis ausgezeichnet und auch den "VCÖ-Mobilitätspreis NÖ" durften wir für diese innovative Bus-Haltestelle entgegennehmen.



stationCLASSIC - SBD-3:

  • Stahlkonstruktion verzinkt und doppelt beschichtet in Anthrazitgrau RAL 7016 (weitere RAL-Farben gern auf Anfrage erhältlich)
  • Verkleidung in Fundermax Holzoptik - TYROL Pine (weitere Ausführungen auf Anfrage)
  • Wahlweise Designbogen links- oder rechtsseitig ausgeführt
  • Haltestellenschild
  • Sitzbank aus Buche geölt
  • Sicherheitsverglasung

Abmessung:

Länge: 6,1 m
Tiefe: 1,6 m
Höhe: 2,8 m

Sonderabmessungen auf Wunsch möglich.
Ein Fundamentplan zur Errichtung der Bodenplatte kann auf Wunsch beigestellt werden.

Schneelast:

Jede station BY FONATSCH ist für eine Schneelast von 1,50 kN/m² ausgelegt. Dies entspricht ca. 150 kg/m² und einer Windlast von 27,0 m/s. Für höhere Belastungen bieten wir eine verstärkte Ausführung an. Diese ist für eine Schneelast von 3,50 kN/m² ausgelegt und entspricht ca. 350 kg/m² mit einer Windlast von bis zu 27,6 m/s.

Solarmodul 300 Wp

Glas Modul verbaut VSG
Abmessungen: L x B x H: 2000 x 1200 x 9 mm
Ausführung: VSG laut ÖNORM B3716
Frontseite: ESG 4 mm Solarglas klar
Solarzellen: polykristallin, 156 x 156 mm
Zellenmatrix: 72 Stk., 6 x 12
Zellenabstand h/v: 30/2 mm
Einkapselung: EVA Folie
Rückseite: TVG 4 mm klar
Anschlussdose: Tyco IP65, Solarlok
kurze Modulkante oben
Solarsteckverbinder: Tyco Slim 4 mm²
Systemspannung: max. 1000 V DC
Produktgarantie: 5 Jahre

Solar Elektronik COPHCIS 10

MPPT Laderegler mit 10 A und Lichtprogrammiersystem zur Leuchtzeitenprogrammierung, Systemspannung 24V, PV-Leistung max. 300 W, eingebautes Lade-Management mit Tiefen und Überladungsschutz, Ruhestromaufnahme ‹10 mA, Umgebungstemperatur -40°C bis +60°C; Einstellbereich der am Abend und Morgen leuchtenden Stunden 0-15 h, eingebauter Datenlogger 2 Jahre zur Systemanalyse, Schutzart IP 68;

LED Technik Wartestation

LED Modul mit spezieller Linsenoptik für Platzbeleuchtung und Ausleuchtung des Wartehauses (Beleuchtungsstärke ca. 20 Lux je nach Ladezustand), Thermomanagement für maximaleLebensdauer bis zu 50.000 Stunden, Lichtfarbe 4000° Kelvin, Ra›70, Lichtleistung bei 10W: 1420 Lummen, dimmbar, IP 67, Schutzklasse III, Philips Lumiled Multichip Technologie

LED Technik Infopoint

lineares LED-Lichtband auf flexibler Leiterplatine, IP66

  • Monate über 3M Wärmeleitklebeband
  • LED Lebensdauer LM 80-08/60.000 Std.
  • CE, LED-RoHs konform
  • dimmbar
  • Nennspannung: 24V DC
  • Farbwiedergabeindex: Ra › 85
  • Abstrahlwinkel: 120°
  • Abmessungen: 8 x 1,5 mm
  • max. Leistung: 5,3 W/m
  • Farbtemperatur 4000K
  • Lichtstrom: 600 Im/m bei 4000 K
  • Effizienz: 113 Im/W

Beleuchtete Schautafel - Infopoint

Der beleuchtete Infopoint (Schaukasten) ist beidseitig zu öffnen. Aluminiumschaukasten mit flächenbündiger Glasfront mit hinterdrucktem, hellen Passepartout; Klappflügel mit Gasdruckfeder und Sicherheitsschlösser mit je 2 Schlüsseln, Rückwand ist magnethaftend in Weiß, Außenmaß Abmessung 775 x 1120 mm, ESG Sicherheitsglas 5 mm, LED Innenbeleuchtung beider Seiten mittels LED Streifen, bedarfsabhängiger Betrieb über zentralen Bewegungsmelder, Lichtfarbe 4000°K

LED Elektronik COSES 6

LED Treiber mit eingebauten Bewegungsmelder mit 60° Erfassungsbereich, 10% Basisbeleuchtung und hoch-dimmen bei Bewegungserfassung auf 100%, programmierbar mittels IR-Fernbedienung. Smart Mode: Elektronik reduziert bei nachlassender Batterieleistung die Lichtleistung, so können mehrere Wochen mit schwacher Sonneneinstrahlung überbrückt werden. Schutzklasse IP 68, LED Strom einstellbar von 0,1 - 3 A, Umgebungstemperatur von -35° C - +65° C, Laufzeit nach Bewegungserkennung - einstellbar bis 5 Minuten.

Batterien Speicher 1400 Wh

Wartungsfreie Solar Gelbatterien, speziell für die Anforderungen bei Solar Off-Grid Anwendungen, Batterie Abmessung: 25,9 x 16,9 x 17,8 cm, Batterie-Gewicht 2x ca. 20 Kilo, Leistung bei 20-stündiger Entladung 60Ah, maximale Speicherkapazität des Batteriesystems: 1400 Wh (entspricht ca. 100 Stunden Licht bei 15 W Leistungsentnahme), Zyklen Stabilität: 2500 Zyklen bei 25% Entladung, 1100 Zyklen bei 50% Entladung, erwartete Lebensdauer: ca. vier Jahre, verbaut in gut durchlüftetem, versperrbaren Stahlbehälter unter der Sitzbank. Optional: Batteriespeicher mit 2500 Wh

Type Bogen Technische Ansicht Fundamentplan
SBD-3R rechts PDF-download PDF-download
SBD-3L links PDF-download PDF-download

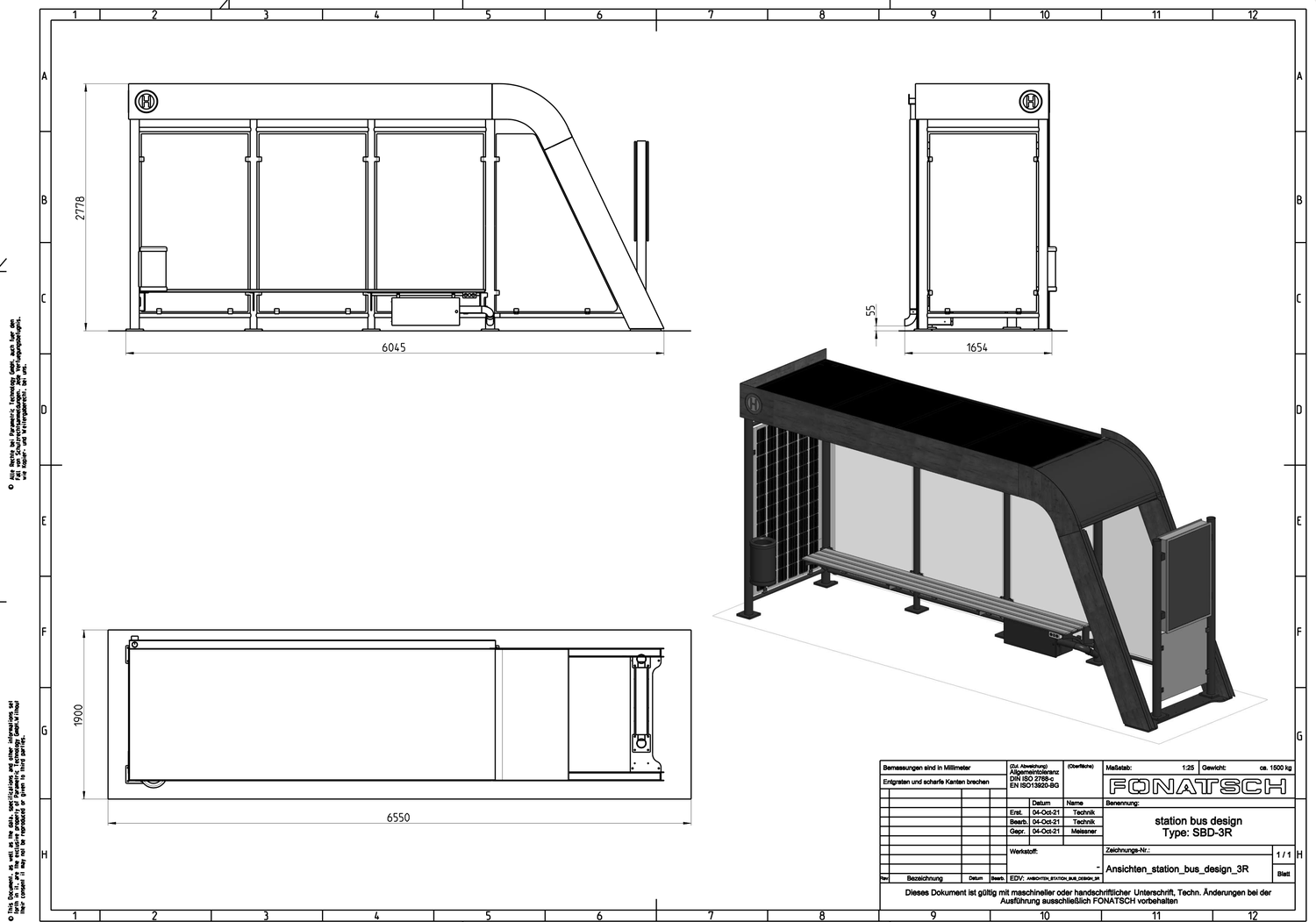

Technische Ansicht SBD-3R:



Technische Ansicht SBD-3L:

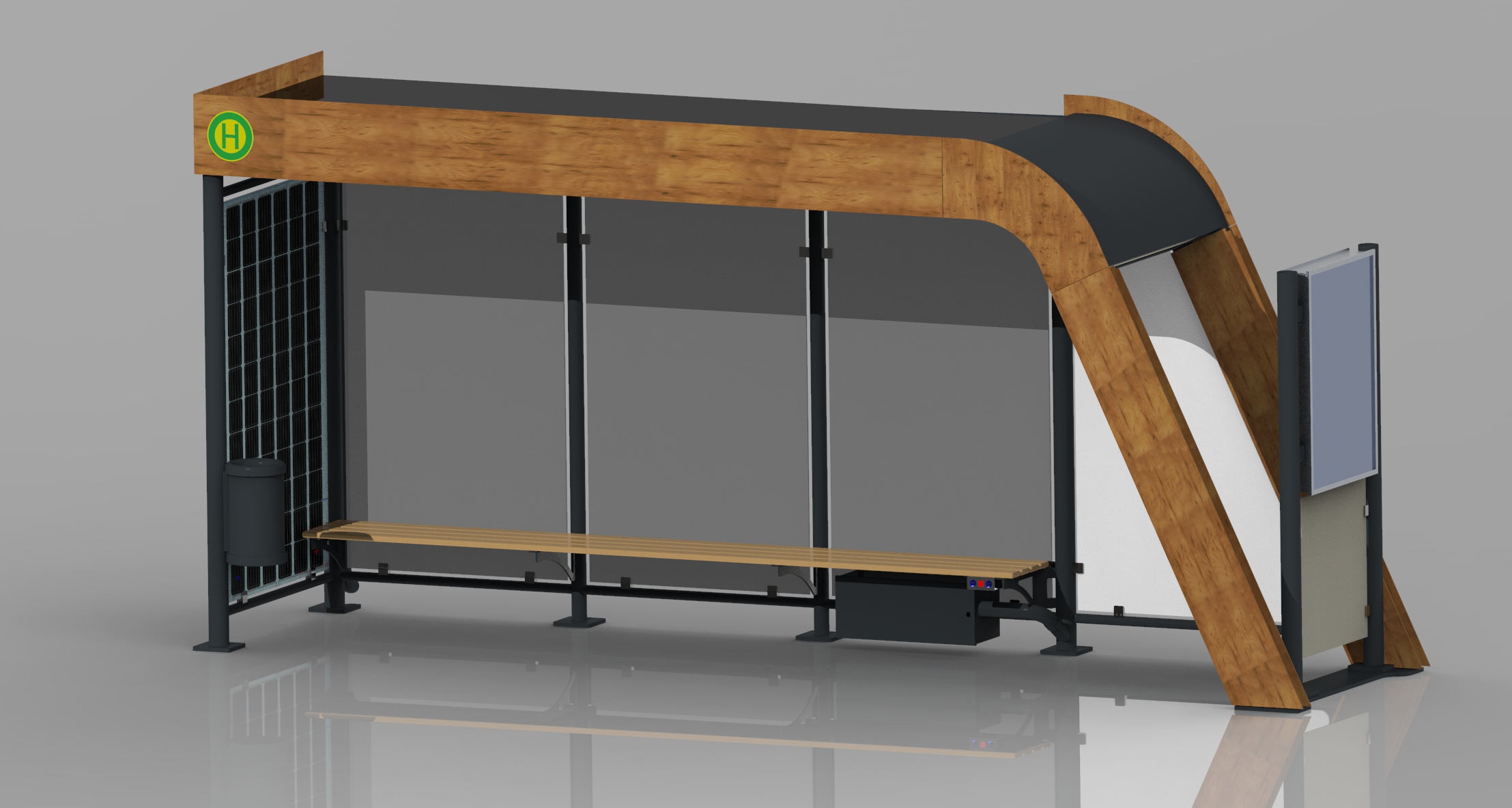

station BY FONATSCH Classic Bogen Links
